CNC stroje

CNC stroje – numericky řízené obráběcí stroje pro přesné obrábění

CNC stroje (Computer Numerical Control) jsou počítačem řízené obráběcí stroje, které provádějí přesné obrábění kovů, plastů a kompozitů podle programů G-kódu nebo pevných cyklů. Kategorie zahrnuje soustruhy a frézovací centra, víceosá obráběcí centra, brusky a stroje EDM a laserové řezačky. Používají se ve výrobě dílů pro letectví, automobilový průmysl, medicínu a nástrojárství. V nabídce jsou stroje nové i repasované (remanufactured) a také klíčové podsestavy a náhradní díly: lineární vedení, kuličkové šrouby, vřetena, revolverové hlavy a CNC řídící systémy. Výrobci strojů: Haas, DMG Mori, Mazak, Okuma, Fanuc Robodrill, EMCO, Hermle. Řídící systémy: Siemens Sinumerik, Fanuc, Heidenhain, Mitsubishi M7.

Typy CNC strojů

• CNC soustruhy – řízení 2–5 os; revolverová hlava 8–24 pozic; vřeteno 1000–6000 ot/min; sklíčidlo Ø50–Ø800 mm; obrábění hřídelů, pouzder a závitů; Haas ST, Mazak Quick Turn, DMG CTX, Okuma LB
• CNC frézky (vertikální / horizontální obráběcí centrum) – VMC: stůl 400×800 mm až 1000×2000 mm; vřeteno ISO30/BT40/HSK63; 3–5 os; ATC 16–120 nástrojů; HMC: horizontální s automatickou výměnou palet; Haas VF, DMG DMU, Mazak VCN, Okuma MB
• Víceosá obráběcí centra (5-osa simultánní) – hlava Fork/Trunnion/Gantry; přesnost ±2 µm; pro oběžná kola, formy, letecké díly; DMG DMU 60/80, Hermle C 400, Mazak VARIAXIS, Okuma MU
• CNC brusky – hrotové brusky (hřídele Ø2–500 mm), bezhrotové, planky (magnetické stoly); chladicí kapalina s filtrací; Studer S, Junker QUICKPOINT, Okamoto
• Drátové erozivní stroje (EDM) – mosazný drát Ø0,1–0,3 mm; přesnost ±1 µm; úhel drátu ±30°; pro matrice, razníky, vnitřní závity; Mitsubishi MV, Fanuc Robocut, Sodick, Charmilles
• CNC gravírovací frézky / plotry – krokové nebo servomotory; pracovní oblast 600×400 mm–3000×1500 mm; HF vřeteno 1,5–3,5 kW; pro dřevo, hliník, akryl; Stepcraft, Biesse, MultiCam

Parametry výběru

• Druh obrábění – soustružení (osy X/Z), frézování (osy X/Y/Z), 5-osa simultánní, broušení, EDM; výběr závisí na geometrii dílu
• Materiál – ocel (P), nerezová ocel (M), litina (K), hliník (N), plasty PEEK/PA (S), titan/Inconel (H); výběr nástrojů a parametrů řezání
• Přesnost a opakovatelnost – rozměrová tolerance IT6–IT10; drsnost Ra 0,4–3,2 µm; ověření záznamu teplotní kompenzace a lineární korekce

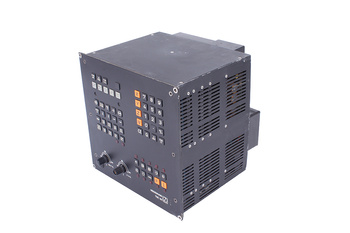

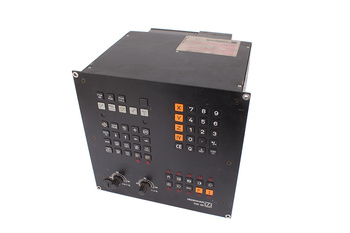

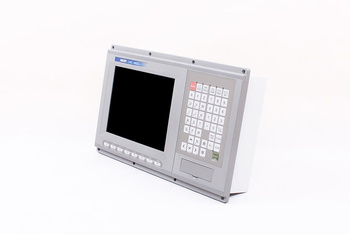

• CNC řídící systém – Siemens Sinumerik 840D sl/828D (zásobník nástrojů, cykly ISO); Fanuc 0i/30i (standardní, spolehlivý); Heidenhain iTNC/TNC 640 (ruční konturování); Mitsubishi M70/M80
• Nový vs. repasovaný stroj – repasovaný: nová vedení, kuličkové šrouby, vřeteno, řídicí systém při zachování korpusu; úspora 40–60 % oproti novému
• Doplňkové vybavení – měřicí sonda Renishaw, podavač tyčí (soustruh), otočný stůl (frézka), chlazení vřetenem (KPV), zásobník nástrojů

Nabídka RGB Elektronika

RGB Elektronika dodává klíčové podsestavy pro CNC stroje: lineární vedení a kuličkové šrouby THK/NSK/Bosch Rexroth, frézovací a soustružnická vřetena, řídicí systémy Siemens Sinumerik a Fanuc a také servomotory a pohony. Nabízíme také servis a regeneraci CNC řídicích systémů a technické poradenství při modernizaci strojů.
